新型散纖烘幹機

型號：HS-NHG-3

一、簡介

本機為在傳統的烘幹機基礎上改進款，自動化程度高，操作簡易，烘幹鏈條速度可調節範圍大，節能高效。

二、主要技術特點

1、采用熱風回用係統和節能風門，節能高效，烘幹更加均勻；

2、主傳動鏈采用變頻調速可以適用不同散纖的烘幹工藝要求；

3、每區烘箱均設有獨立排濕口，可以根據不同工況設置調節排風量，節省能源效果；

4、烘箱設有獨立自動溫度控製係統，溫度偏差小；

5、進毛口出毛口有冷風吸入，烘幹後纖維溫度均勻；

6、濾網清理方便。

三、主要配置

1、主要分區：烘幹機共分為烘幹區（3倉）及傳動倉2個部分；

2、循環風機：烘幹區頂部配備循環風機15kW，箱體內部的風循環更加高效；

3、均風導流：循環風機配有均風導流板，使風的流向更加順暢均勻，確保烘幹質量；

4、烘房鋼架：采用 2.5mm 的標準方管製作；

5、溫控：配有可靠的氣動薄膜閥控製蒸汽，有效地控製烘房的溫度穩定；

6、疏水：采用高性能倒桶式疏水器並加旁通Y閥，疏水回用更加合理，節約蒸汽；

7、傳動網板：采用不鏽鋼網板；

8、散熱片：1 倉兩組，采用鋁繞片式；

9、節能風門：頂部設有電動風門（比例控製開度），根據溫度實時調節開合大小，更加節能；

10、網板下方雜物清理：在上下網板間設有底板，便於毛羽、飛絮的雜物清理和收集；

11、各倉區均設有移動紗窗，便於日常維修和清理；

12、傳動電機配有變頻控製，輸送速率可以根據需求靈活調節；

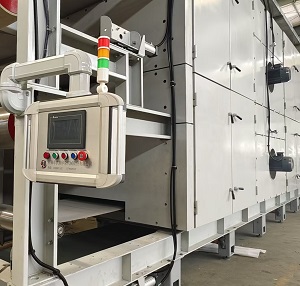

13、電控：采用觸摸屏控製，內置 PLC，操作簡潔，顯示直觀；

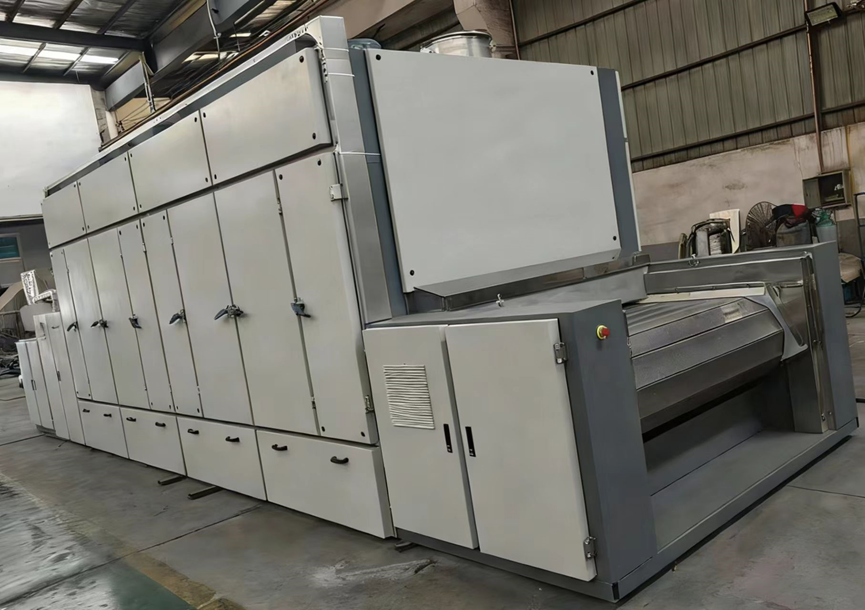

實物圖

側麵尺寸圖

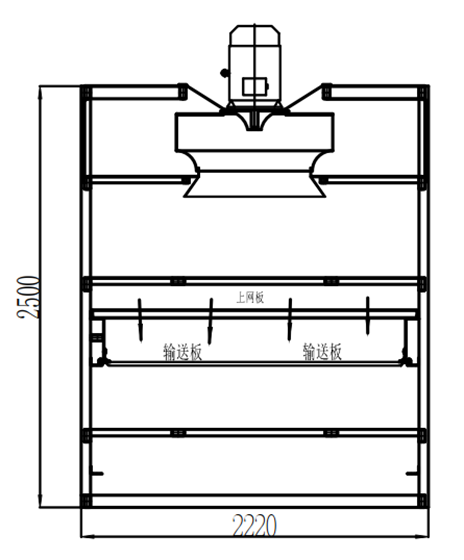

正麵尺寸圖
